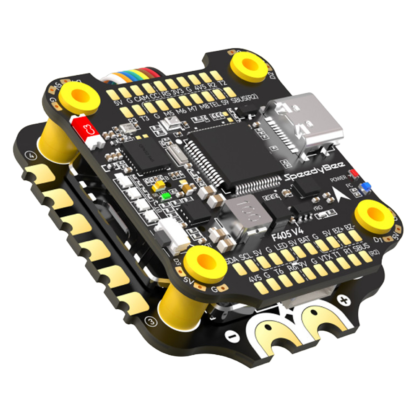

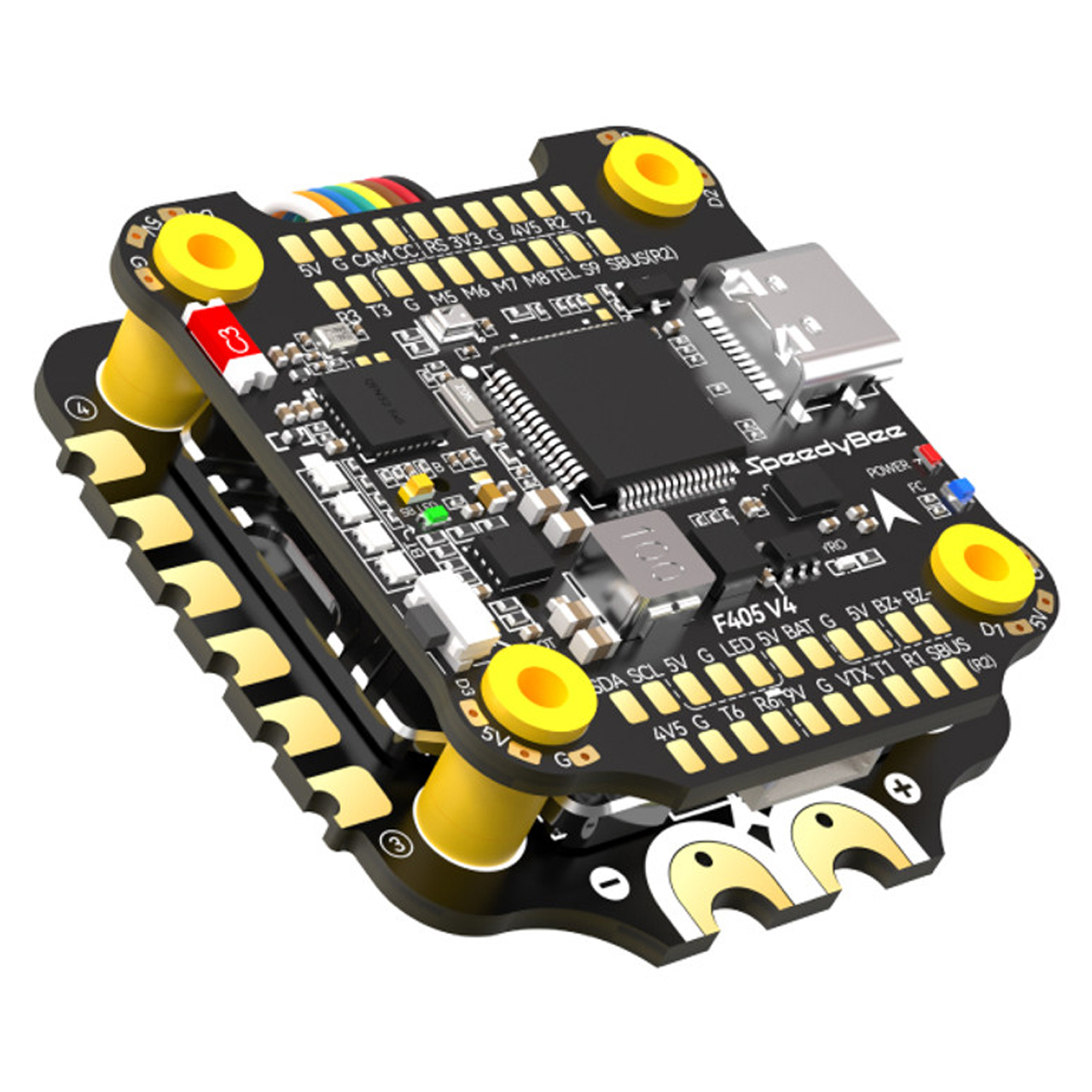

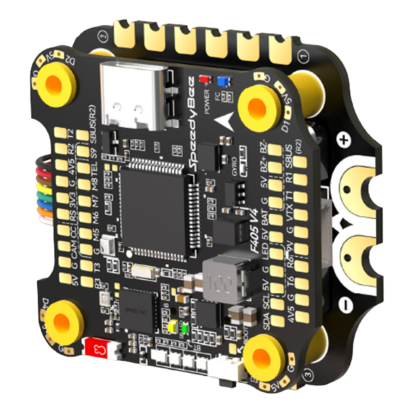

Польотний контролер стек для FPV дрона квадрокоптера SpeedyBee F405 V4 з ESC 55A 30×30мм FC&ESC Stack заслужено визнаний як найпопулярніший польотний контролер 2023 року завдяки своїм вражаючими характеристиками та доступною ціною. Тепер SpeedyBee представляє V4, вдосконалену версію, яка прагне перевершити свого попередника, пропонуючи розширені функції та високу якість збірки, залишаючись при цьому в доступному ціновому діапазоні. У цьому огляді розглянемо його ключові характеристики, технічні нововведення та вдосконалення порівняно з моделлю V3.
Співвідношення ціни та якості
Однією з основних переваг стеку SpeedyBee F405 завжди була його приваблива ціна. Ви отримуєте багатофункціональний польотний контролер та ефективний ESC 4 в 1, які можуть конкурувати з продуктивністю дорожчих аналогів. З виходом V4 потужність ESC зросла з 50А до 55А, а також було внесено ряд поліпшень для FC.
Дизайн та якість збірки

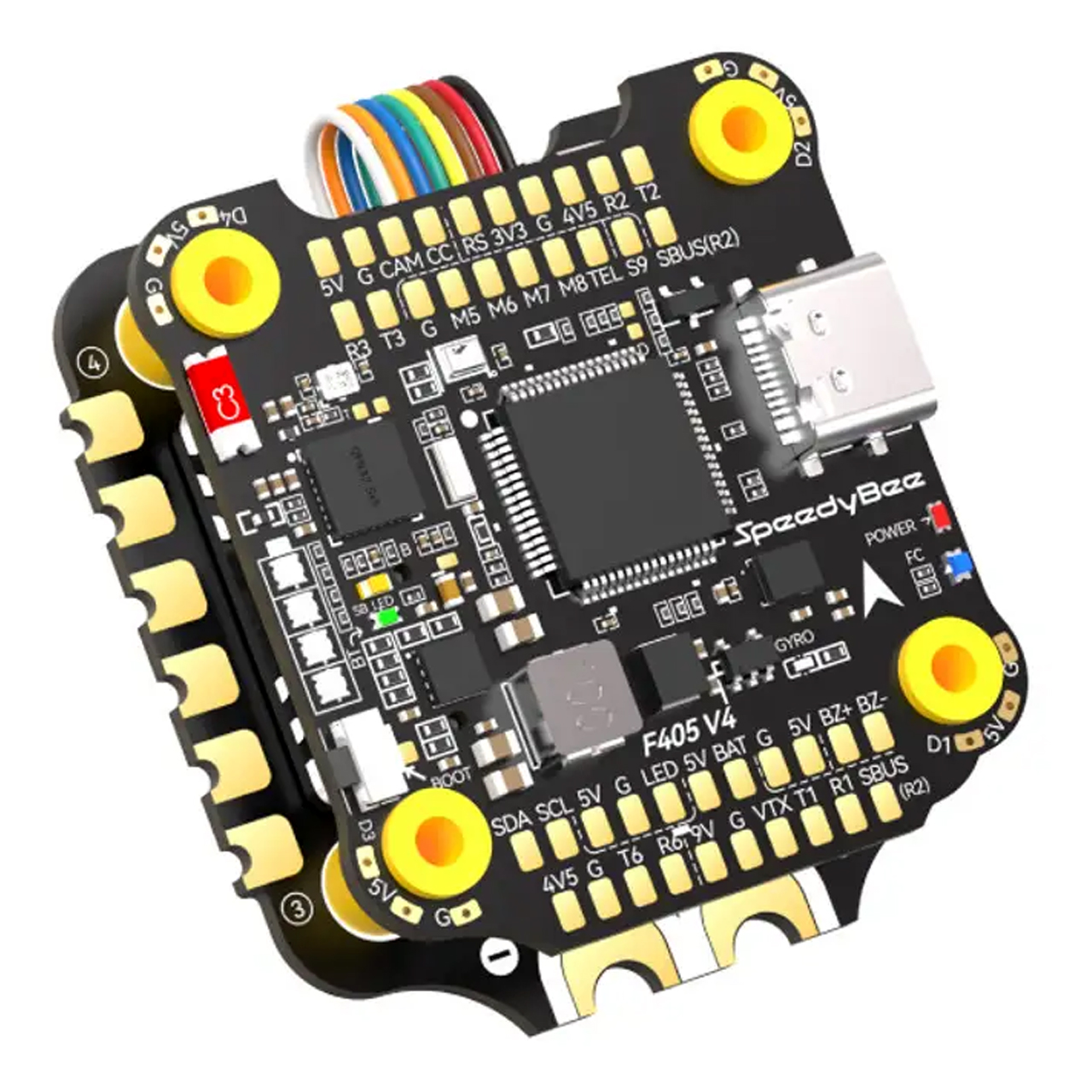

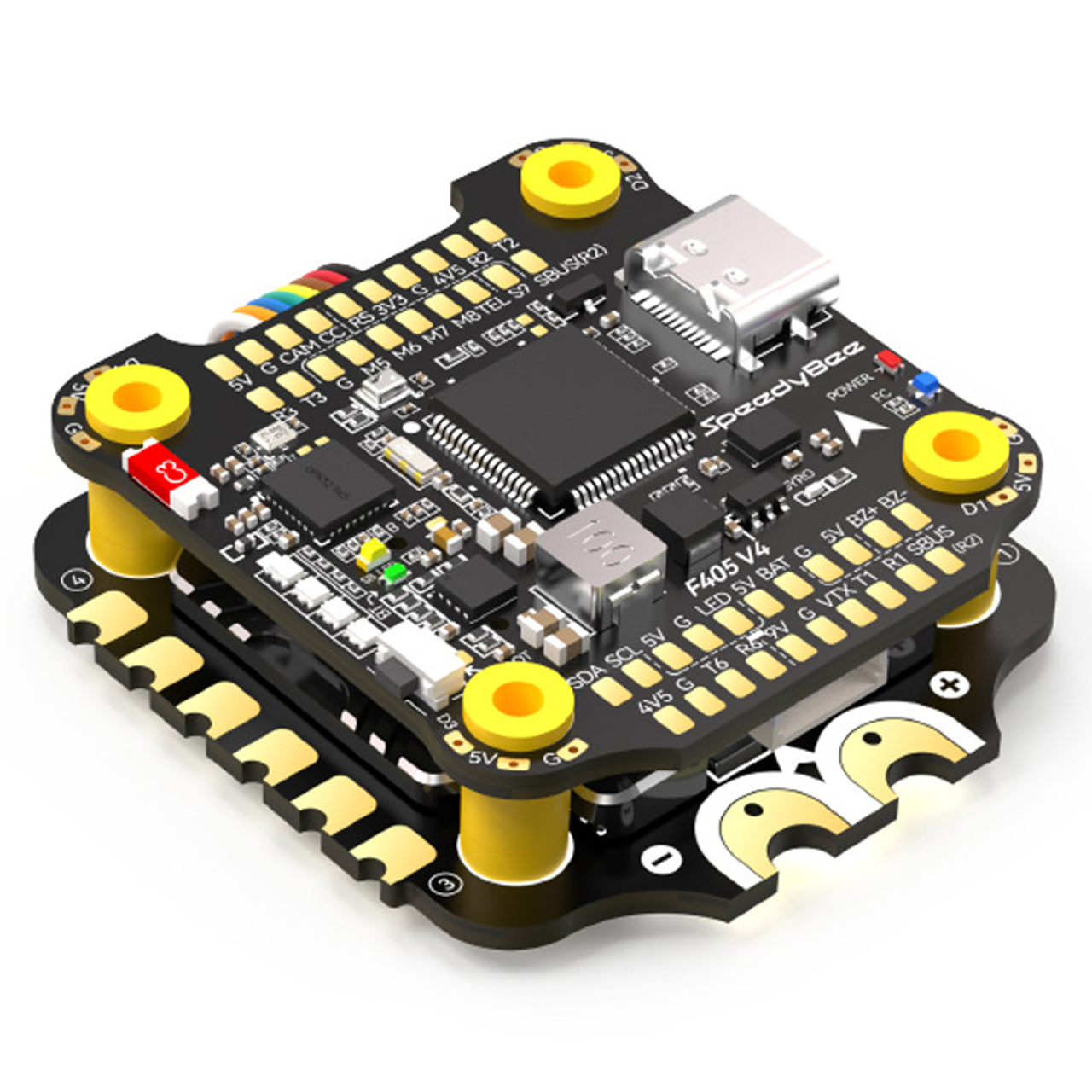

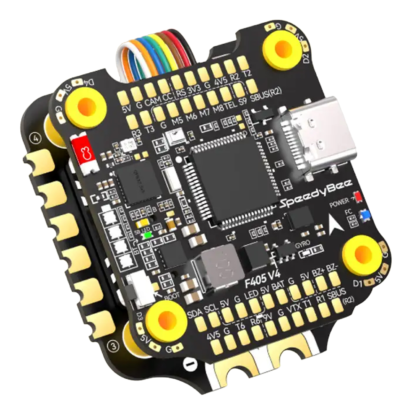

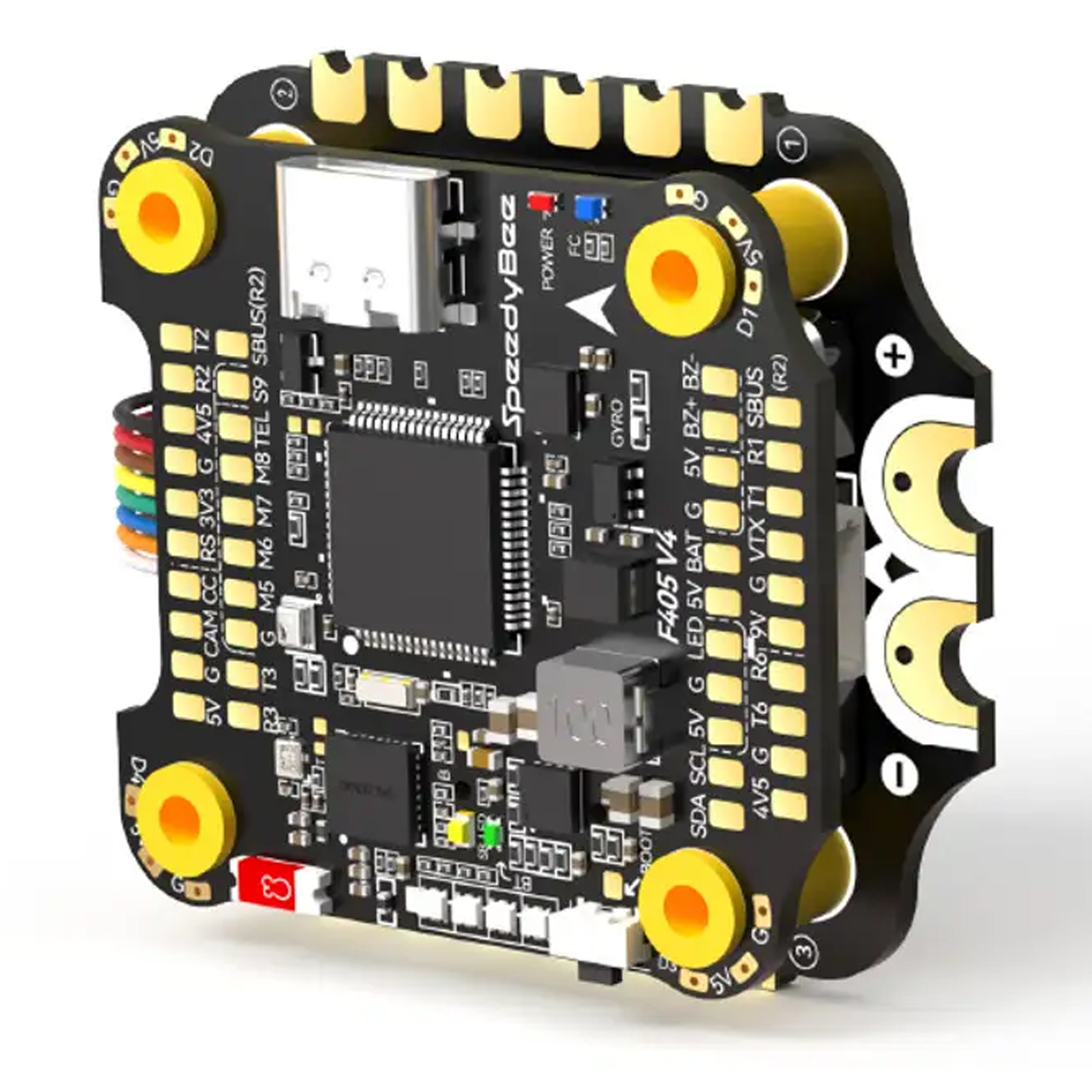

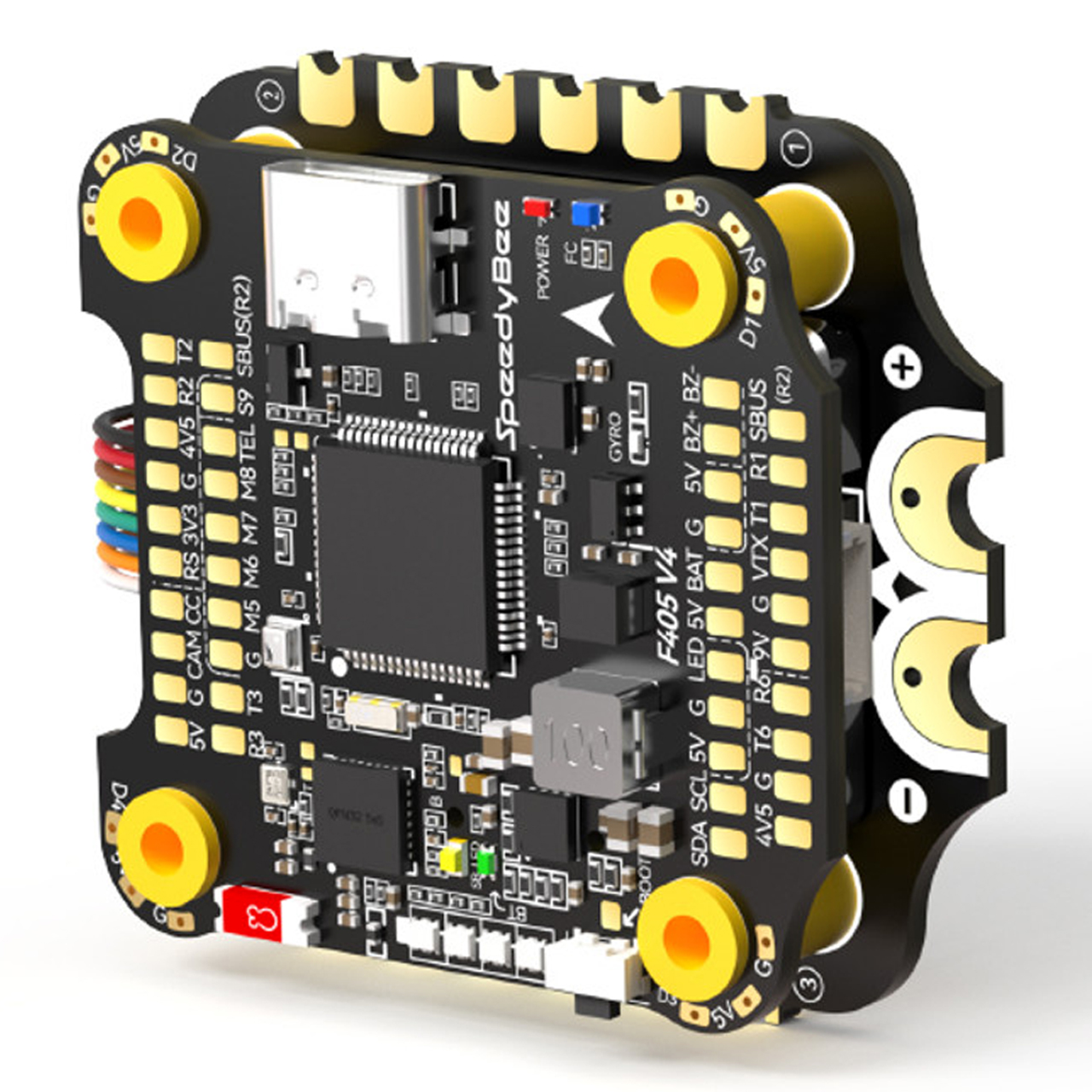

На перший погляд V4 може здаватися схожим на V3, обидва мають характерні жовті гумові підставки для м’якого монтажу і темну колірну плату. Макети плат схожі, з великими контактними площадками для зручної роботи. Важливим поліпшенням є використання алюмінієвого радіатора в 4-в-1 ESC, що не лише поліпшує охолодження та тривалість служби, але також надає йому преміальний вигляд. Цей радіатор був раніше ексклюзивним для більш дорогих стеків, зокрема SpeedyBee F7 V3.
Розширені можливості
Стек SpeedyBee F405 V4 отримав кілька важливих оновлень.

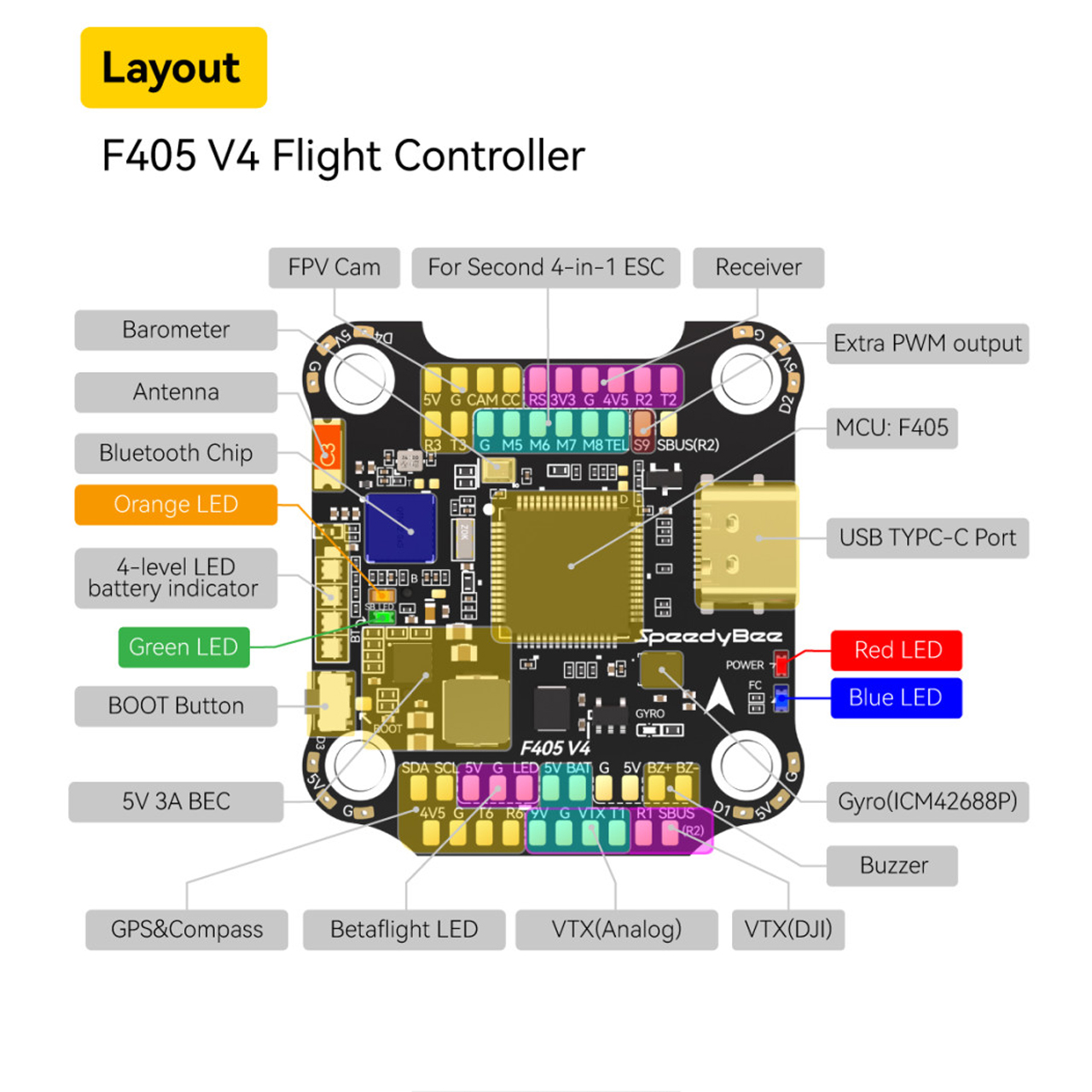

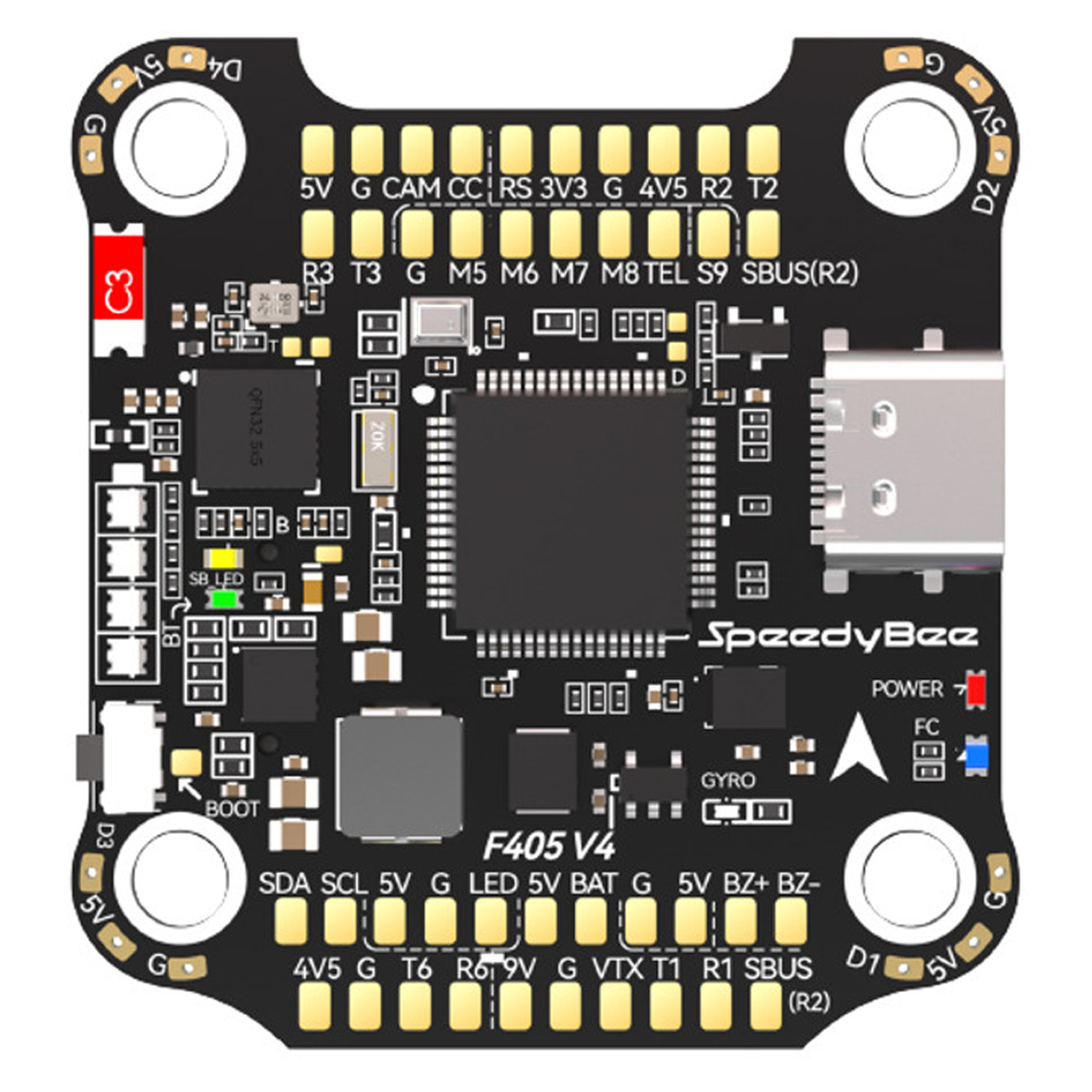

- Новий Гіроскоп: MCU на контролері польоту залишається STM32F405, але гіроскоп було змінено з BMI270 на ICM-42688P. Виробникам вдалося успішно інтегрувати блок живлення для цього гіроскопа та додати танталовий конденсатор на 100 мкФ. Це мінімізує перешкоди від джерела живлення, обіцяючи чистіші дані гіроскопа і спрощене налаштування PID/фільтрів. Обидва гіроскопи мають хорошу продуктивність за останньою версією прошивки Betaflight.

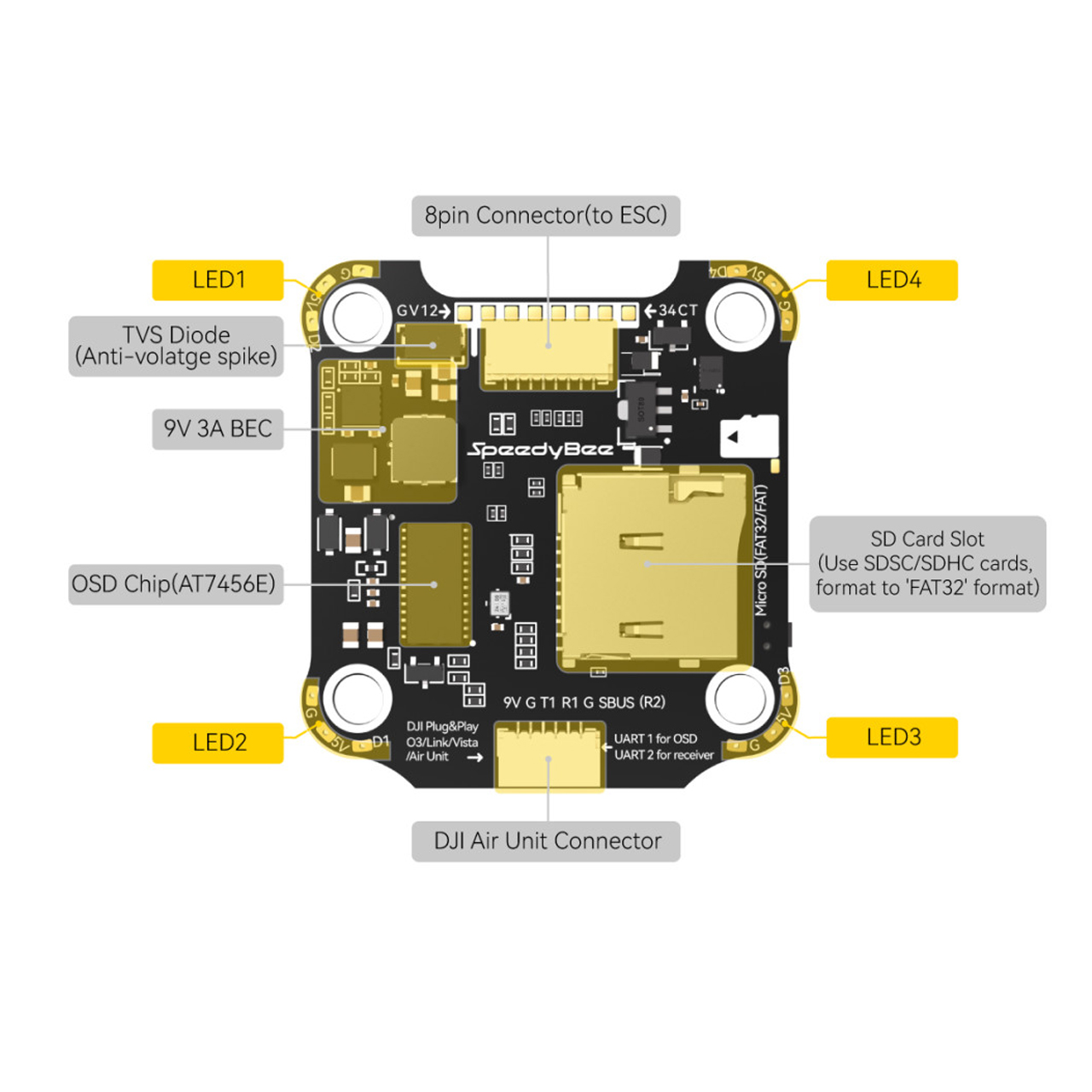

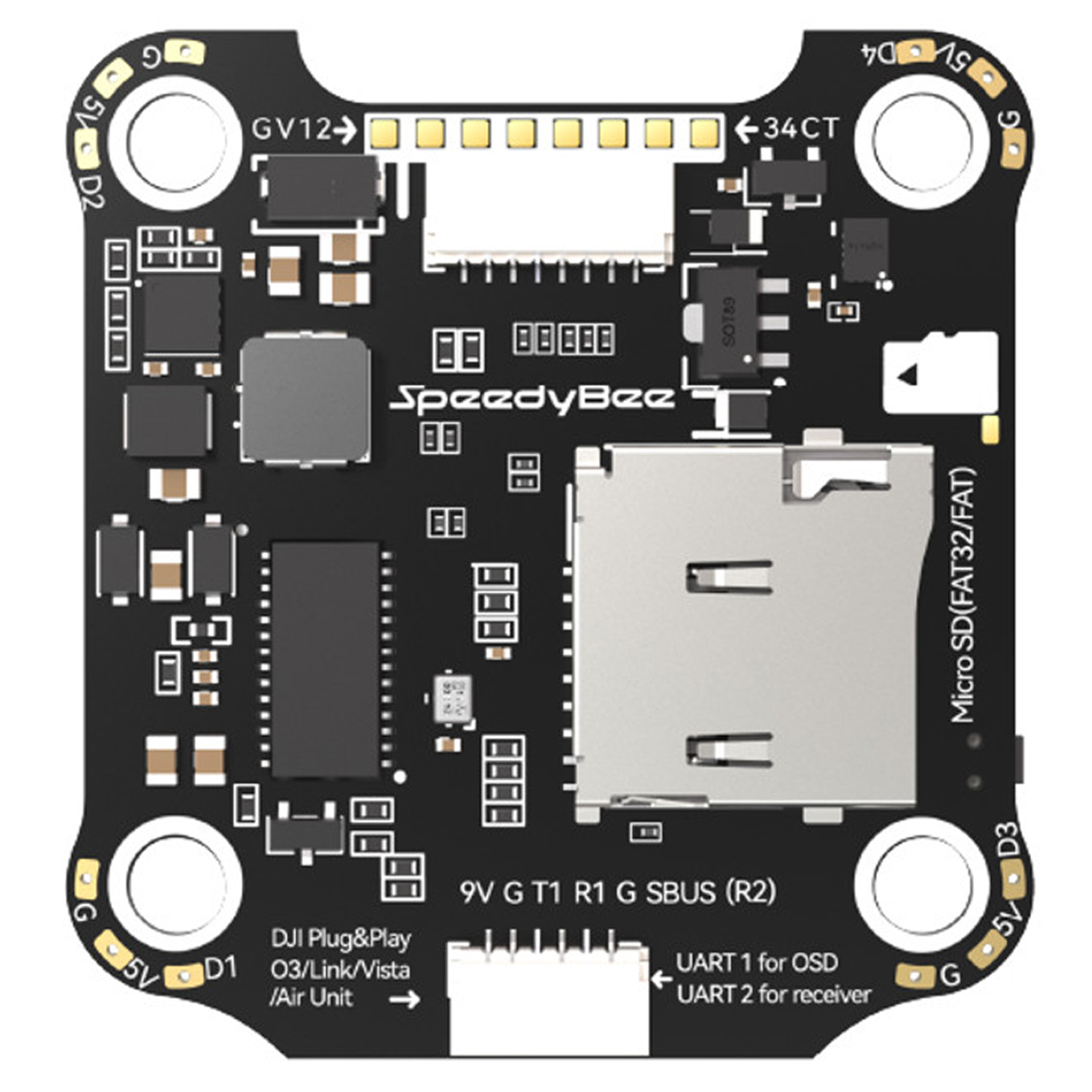

- Зчитувач SD-карт для відеореєстратора: Проблеми з SD-картою у V3 були вирішені в V4 шляхом виділення окремого SPI для OSD і SD-карти. Це дозволяє насолоджуватися безперебійним записом чорного ящика, що є великим покращенням для багатьох пілотів.
- Повна підтримка DShot в iNav: Проблеми з DShot у попередній версії були вирішені в V4, надаючи повну підтримку DShot на всіх 8 виходах двигуна, що робить його повністю сумісним з iNav.
- Покращені виходи BEC: Інтегровані 5В і 9В BEC були покращені з 2А до 3А, що особливо важливо для користувачів HD-систем.

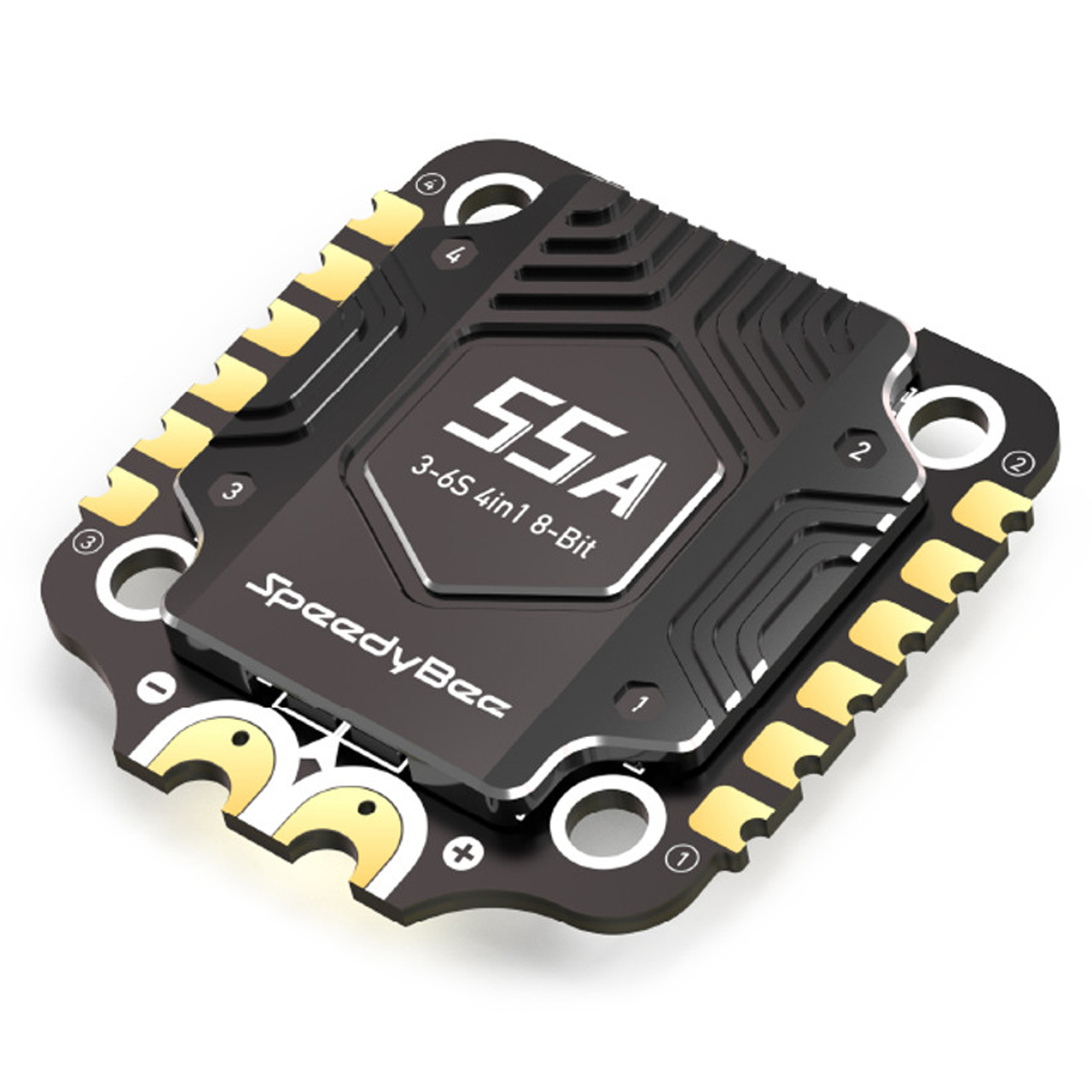

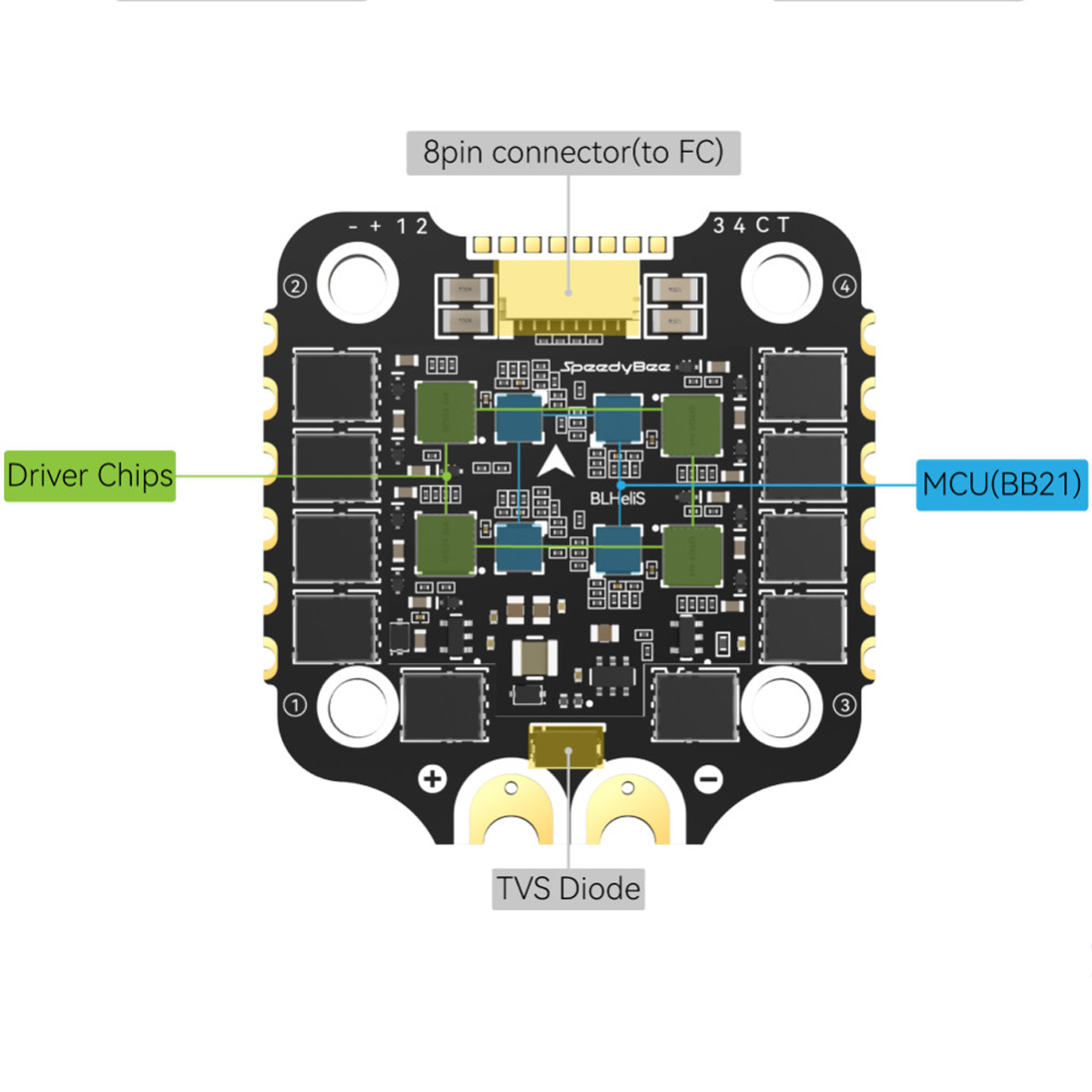

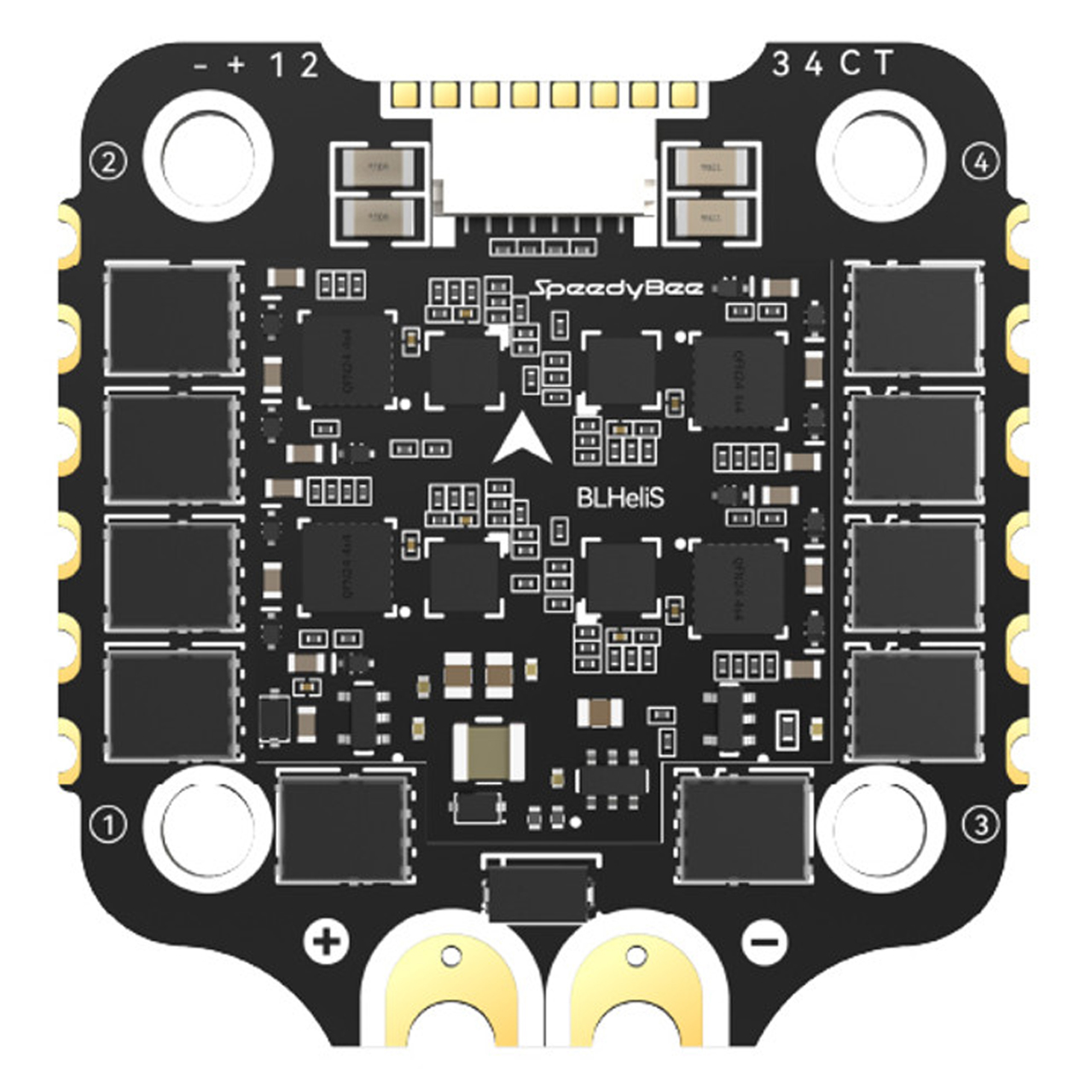

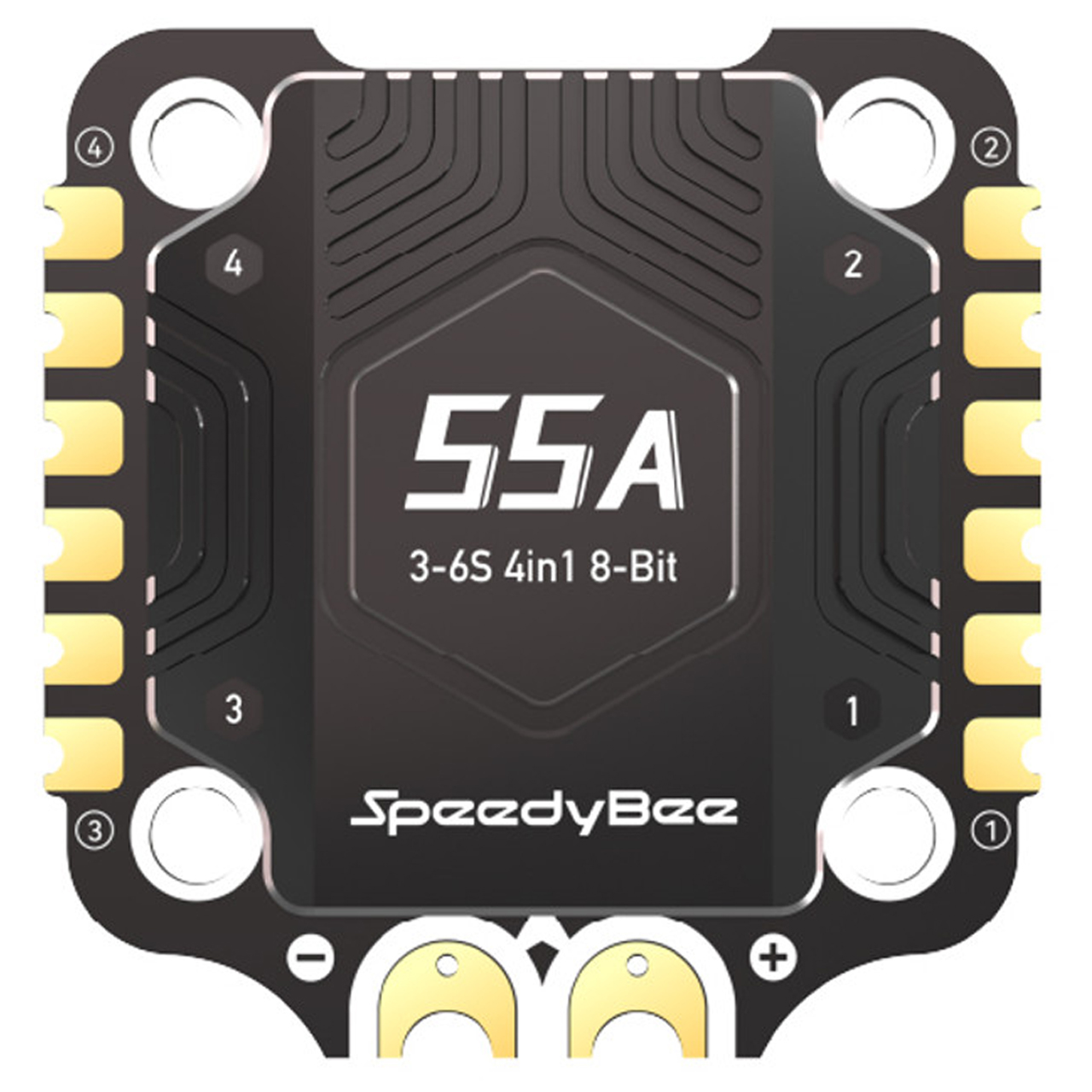

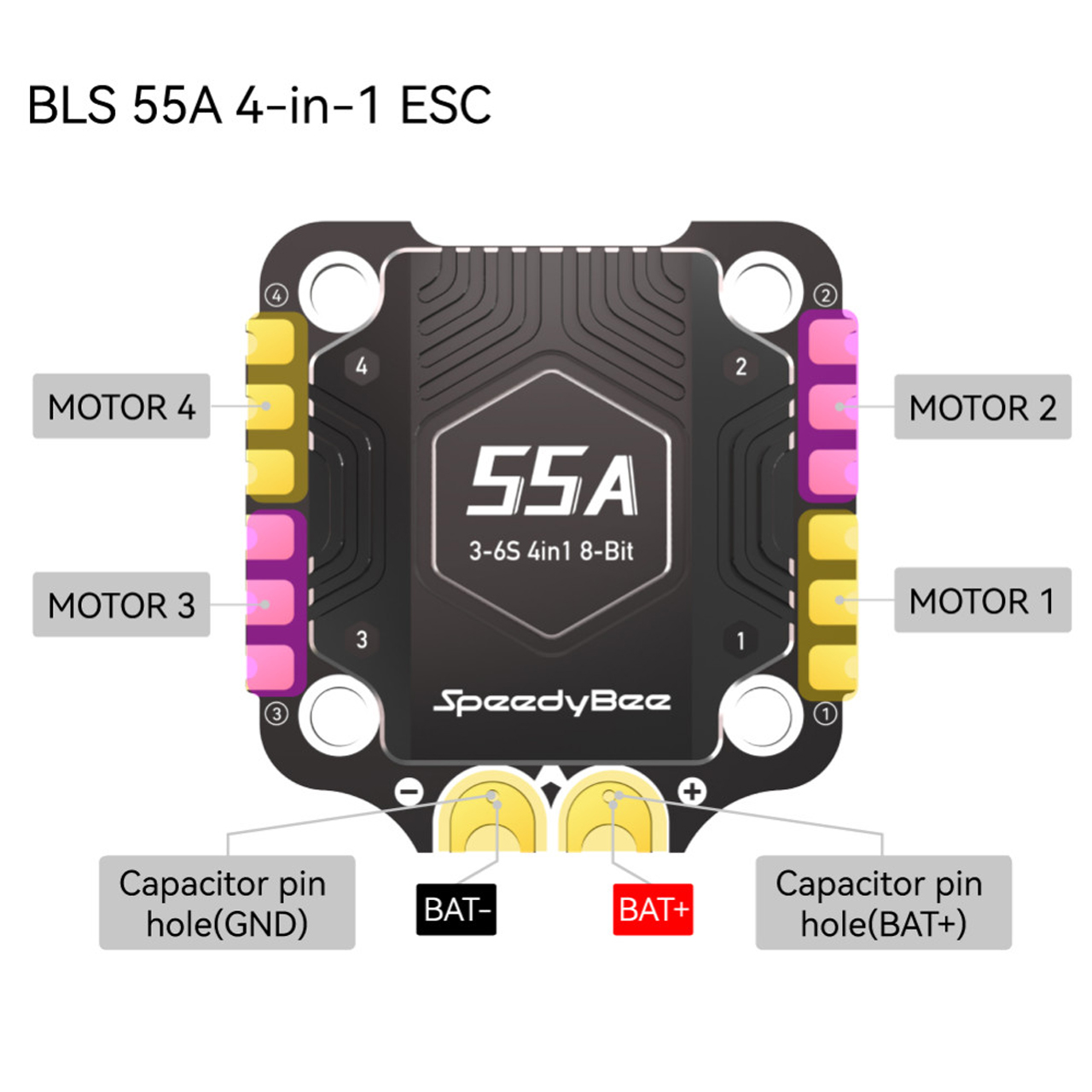

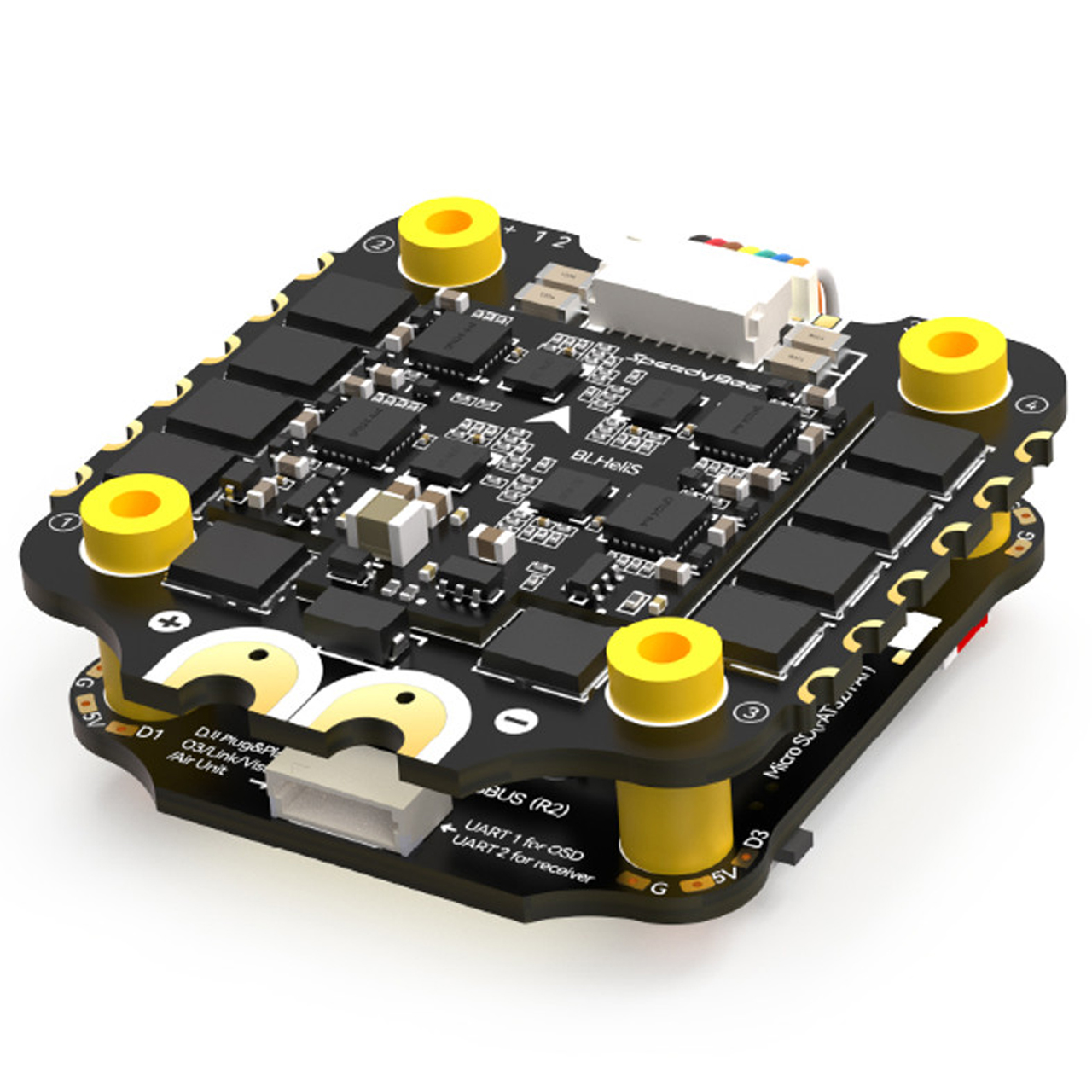

- Вдосконалений ESC 4 в 1: ESC 4-в-1 був покращений у багатьох аспектах, зокрема номінальним струмом 55А та здатністю витримувати перенапругу до 70А. Додатковий металевий радіатор і вибір MOSFET з меншим внутрішнім опором поліпшують управління теплом під час складних польотів.
Інші визначні особливості
- Бездротова конфігурація: Кожен польотний контролер SpeedyBee оснащений вбудованим модулем Bluetooth, що дозволяє бездротово налаштовувати контролер та ESC через додаток “SpeedyBee” на мобільних телефонах.
- Сумісність з системами FPV: Стек сумісний як з цифровими, так і з аналоговими екранними системами, що робить його універсальним.
- Індикатори рівня заряду батареї: Контролер польоту оснащений вбудованими світлодіодними індикаторами збоку для зручного визначення рівня заряду батареї.
Контролер FPV 4in1 SpeedyBee F405 V3 BLS 50A 30×30 FC&ESC Stack із монтажним розміром 30.5 x 30.5 мм легко впишеться у більшість квадрокоптерів FPV. Його компактні розміри дозволяють зручно встановлювати його на різноманітних апаратах. Основною особливістю є високопотужний регулятор швидкості BLS 50A ESC, який забезпечує стабільну роботу двигунів і підвищує загальну швидкість польоту.
SpeedyBee F405 V4 вражає своїми технічними характеристиками, функціональністю та привабливою ціною. Незалежно від типу квадрокоптера чи ваших вимог, цей стек пропонує все необхідне для ефективного управління та задоволення від польотів.
| MCU | STM32F405 |
| IMU(Gyro) | ICM42688P |
| USB Port | Type-C |
| Барометр | вбудований |
| OSD чип | AT7456E |
| BLE Bluetooth | Підтримується для конфігурації Flight Controller (MSP увімкнено з Baud rate 115200 на UART4) |
| WIFI | Не підтримується |

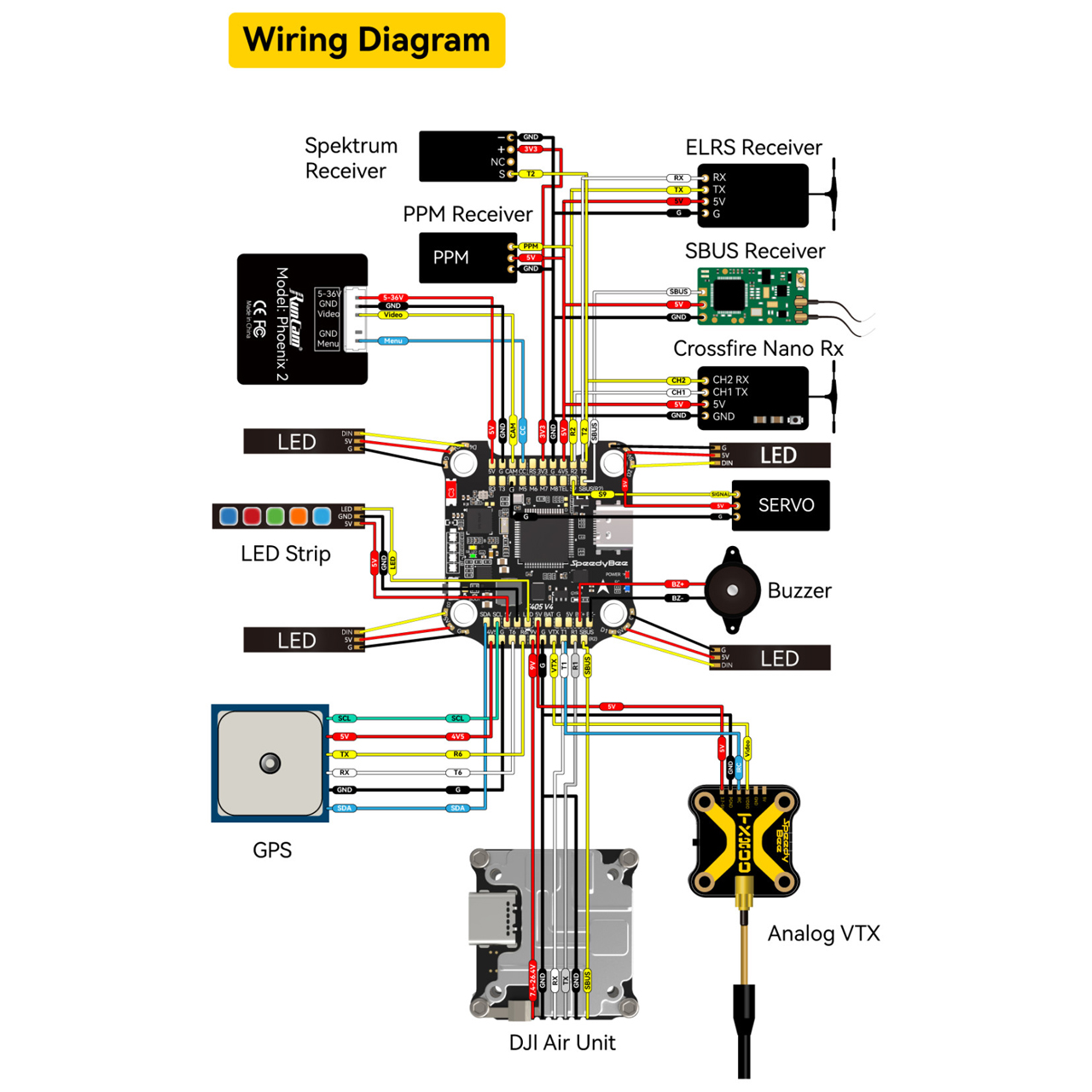

| DJI Air Unit | Підтримується та сумісний з різними моделями DJI, не потребує заміни проводів. |
| Підтримка карт пам'яті Blackbox MicroSD | Сумісний із стандартними (SDSC) або картками великої ємності (SDHC) до 32 ГБ. |
| Датчик вхідного струму | є (для SpeedyBee BLS 55A ESC встановіть масштаб = 400 і зміщення = 0) |
| Вхідна потужність | 3S - 6S Lipo |
| Безперервний струм | 55А x 4 |
| Імпульсний струм | 70А x4 (10 секунд) |
| BEC вихід | 5В / 3А |
| BEC вихід | 3,3 В / 500 мА |
| BEC вихід | 4,5В / 1А |
| ESC виходи | M1 - M4 на нижній стороні та M5-M8 на верхній |
| UART | 6 груп (UART1, UART2, UART3, UART4 (для Bluetooth), UART5 (для ESC телеметрії), UART6 |
| ESC | Telemetry UART R5(UART5) |
| I2C | підтримується |
| Buzzer | Так |
| BOOT кнопка | Так |
| RSSI вхід | Так |
| Smart Port / F.Port | не підтримується |
| Підтримка прошивок | BetaFlight(Default), INAV |
| Target програмування | SPEEDYBEEF405V4 |

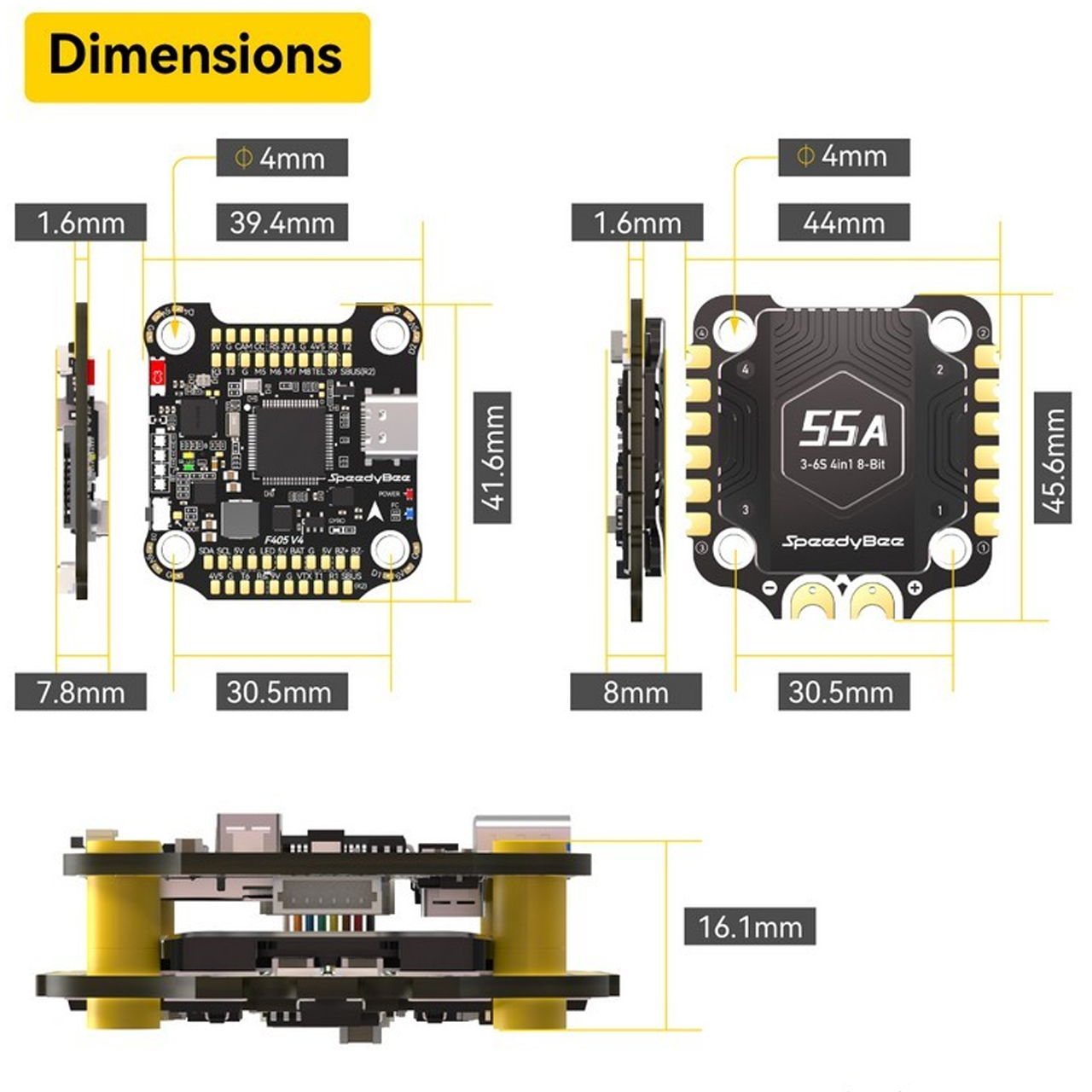

| Монтажна схема | 30.5x30.5мм (діаметр отворів 4мм) |
| Розміри | 41.6x39.4x7.8мм |
| Вага | 10.5 г |

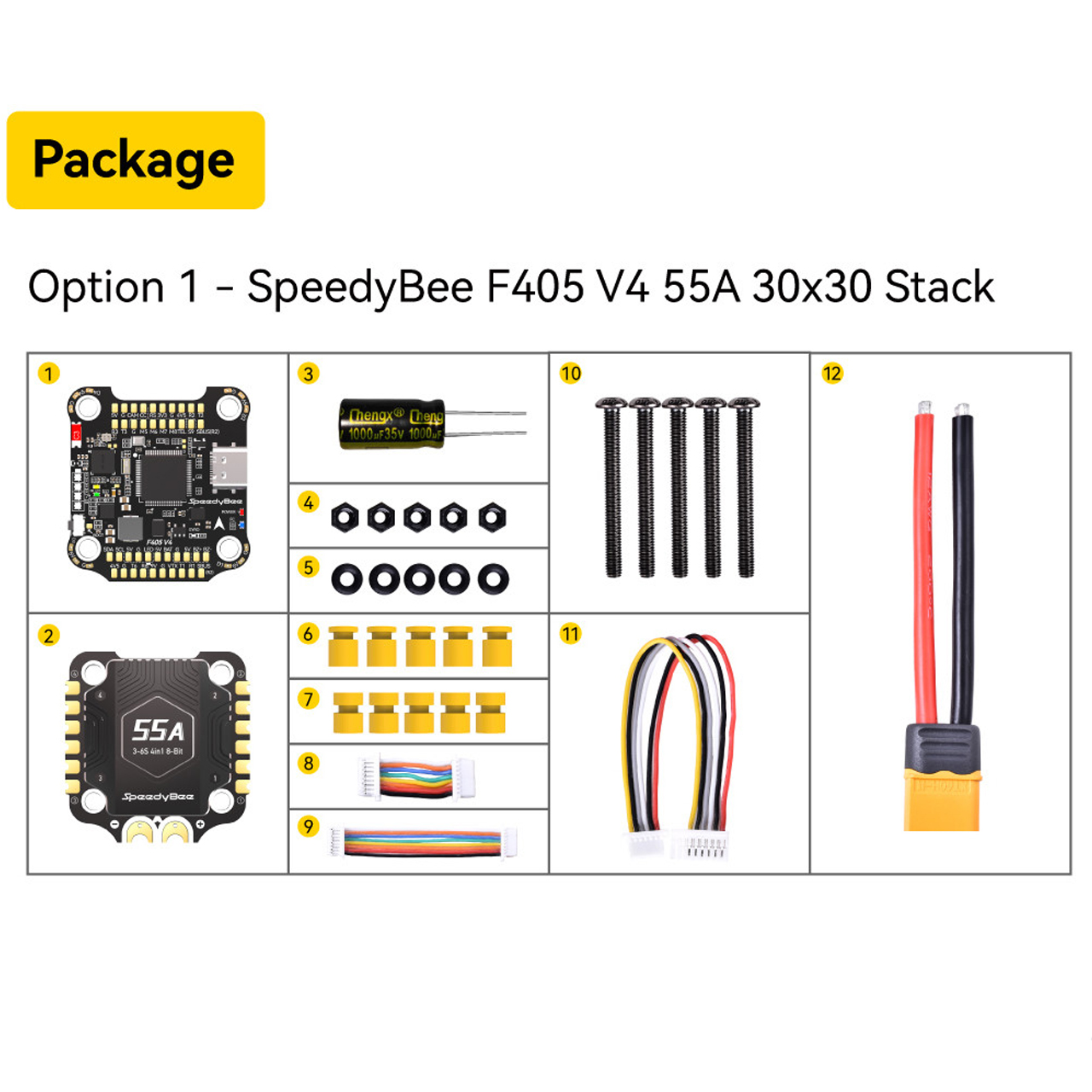

Комплектації | |
| Польотний контролер SpeedyBee F405 V4 | 1 од. |
| Регулятор обертів SpeedyBee F405 V4 BLS 55A | 1 од. |

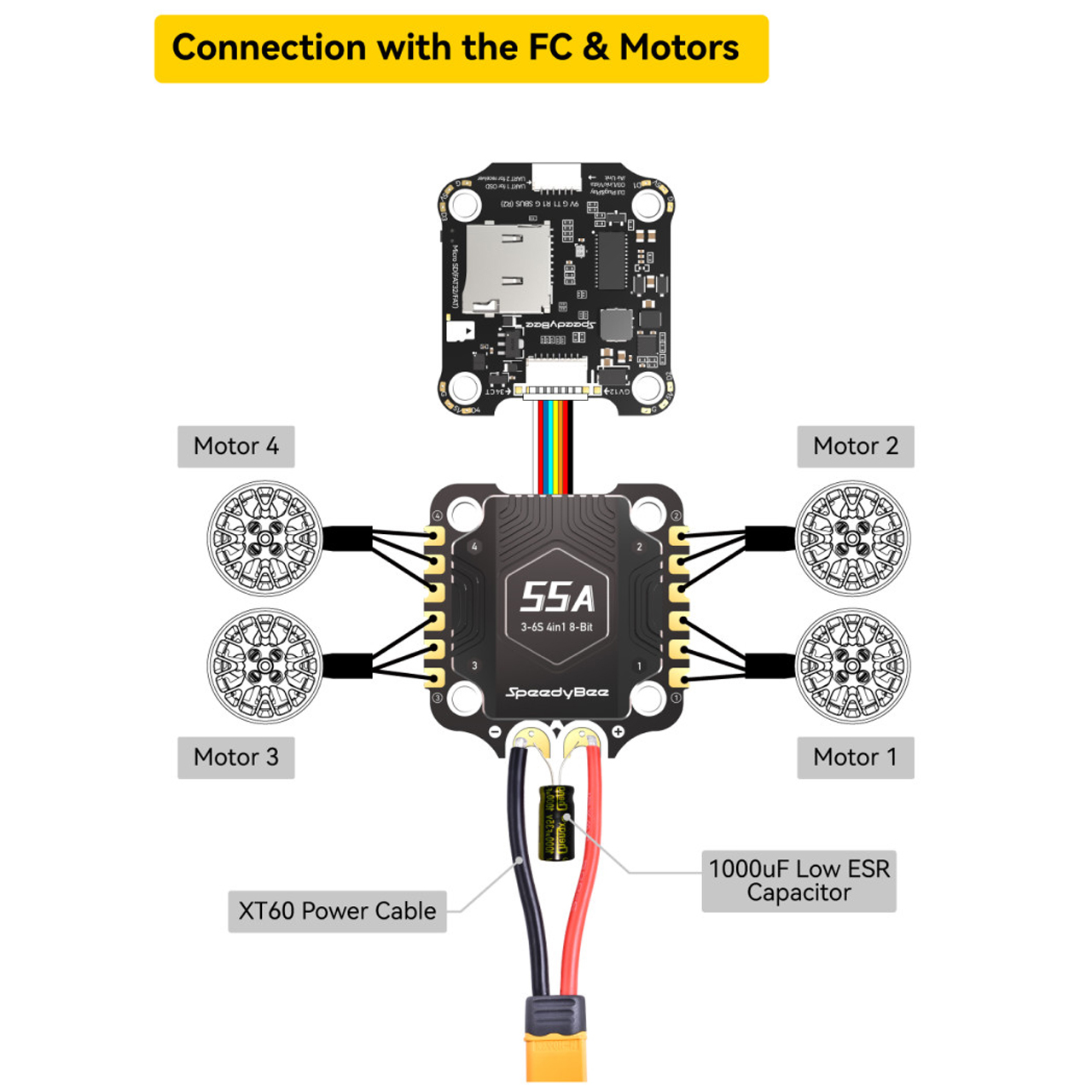

| Конденсатор ESR 1000 мкФ | 1 од. |
| М3 нейлонові гайки | 5 од. |
| М3 силіконові кільця | 5 од. |
| М3*8мм силіконові втулки для FC | 5 од. |
| М3*8,1мм силіконові втулки для ESC | 5 од. |

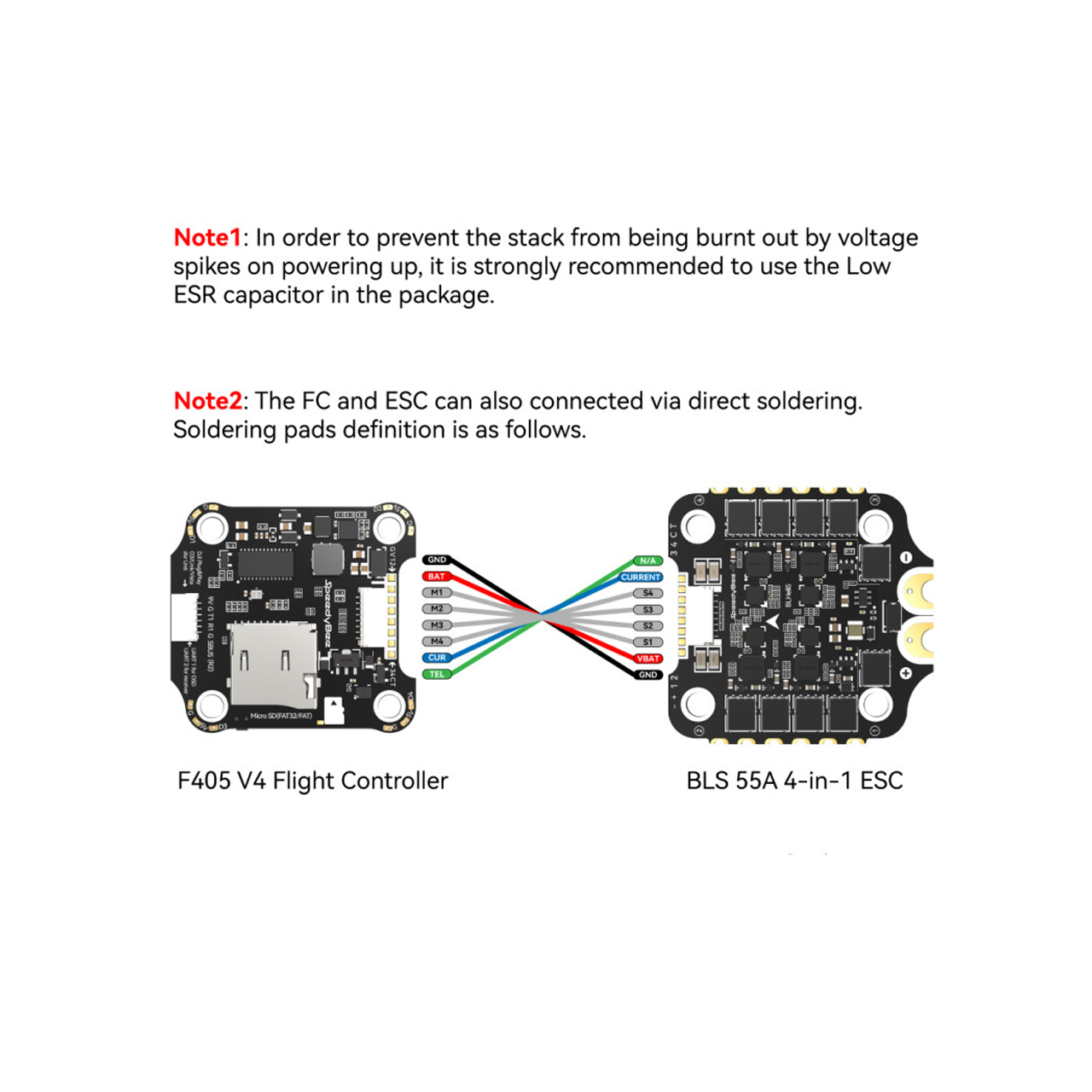

| Кабель CH 1.0mm 15mm 8 pin (для з'єднання FC і ESC) | 1 од. |
| Кабель CH 1.0mm 75mm 8 pin | 1 од. |
| М3*30мм гвинти | 5 од. |
| Кабель DJI 6pin 80mm | 1 од. |
| Кабель живлення XT60 70mm | 1 од. |
